Što je M12 T razdjelnik?
M12 T razdjelnik je konektor u obliku slova T koji sadrži standardno sučelje M12 kružnog navoja . obično se sastoji od jednog ulaznog i dva izlaznog porta, a posebno je dizajniran za dijeljenje signala ili snage u industrijskim automatizacijskim sustavima {}., kao što se koristi, i različiti, i različiti, i različiti ulje, i različiti ulje, i različiti u polju, i različiti ulje, i različiti u polju, i različiti ulje Pojednostavljenje ožičenja i poboljšava učinkovitost instalacije, što ga čini idealnim izborom za veće za više uređaja .
Uobičajene vrste M12 t razdjelnika
M12 konektori su klasificirani u različite vrste kodiranja na temelju konfiguracije PIN -a, standarda kodiranja i vrsta signala . t razdjelnici s različitim kodiranjem prikladni su za različite komunikacijske protokole i zahtjeve za aplikaciju . Glavne vrste uključuju:
- A-kodeks
A-kod je najčešća vrsta, koja se obično koristi za prijenos senzora i pokretača signala . podržava konfiguracije 3, 4, 5, ili čak 8 pinova i široko se primjenjuje u IO modulima, sustavima za kontrolu automatizacije i NMEA2000 mreža .
- B-kod
B-kod obično ima konfiguraciju PIN-a 5- i prvenstveno se koristi u FieldBus Communication kao što su Profibus-DP ili Interbus Industrial Protocols .
- D-kod
D-Code koristi 4- PIN dizajn, namijenjen 100 Mbps Industrial Ethernet veza poput Ethernet/IP i EtherCat .
- T-kod
T-Code koristi strukturu PIN-a 4- i posebno je dizajniran za distribuciju snage DC, široko se koristi za napajanje DC uređaja .
- L-kod
Konektori s L-kodom obično imaju 4 ili 5 igara i uglavnom se koriste za opskrbu visokim strujanjem napajanja i industrijskom Ethernet napajanjem . široko se primjenjuju u profinet sustavima i drugim industrijskim mrežama za koje je potrebna stabilna DC snaga visokog struje .
- S-kod
S-Code općenito koristi 4- pin izgled i uglavnom se nalazi za prijenos analognih i digitalnih signala, obično se nalaze u senzorima i sklopcima .
- K-kodo
Obično 5- PIN, k-kodekalni konektori obično se koriste u scenarijima industrijske automatizacije koji zahtijevaju trofazni upravljač motora i napajanje velike snage .

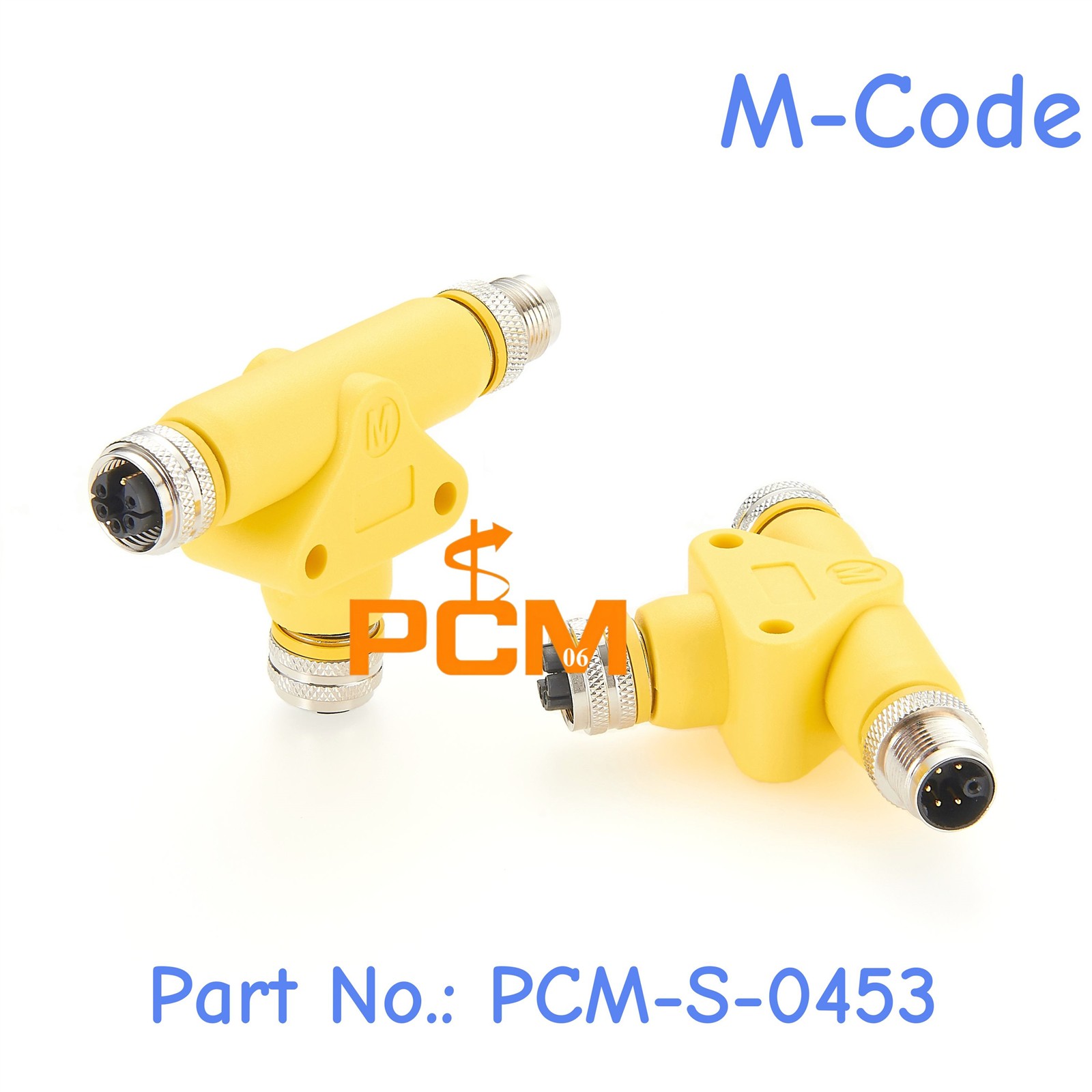

- M-kod
M-Code priključci obično imaju 6 ili 8 igle i hibridni su konektori dizajnirani za istodobni prijenos opskrbe velike snage i više signalnih linija ., oni se široko koriste u industrijskim sustavima teških i složenih automatizacijskih oprema, integrirajući napajanje i višekanalni kontrolni signal kako bi pojednostavili i poboljšati povezanost {7}
